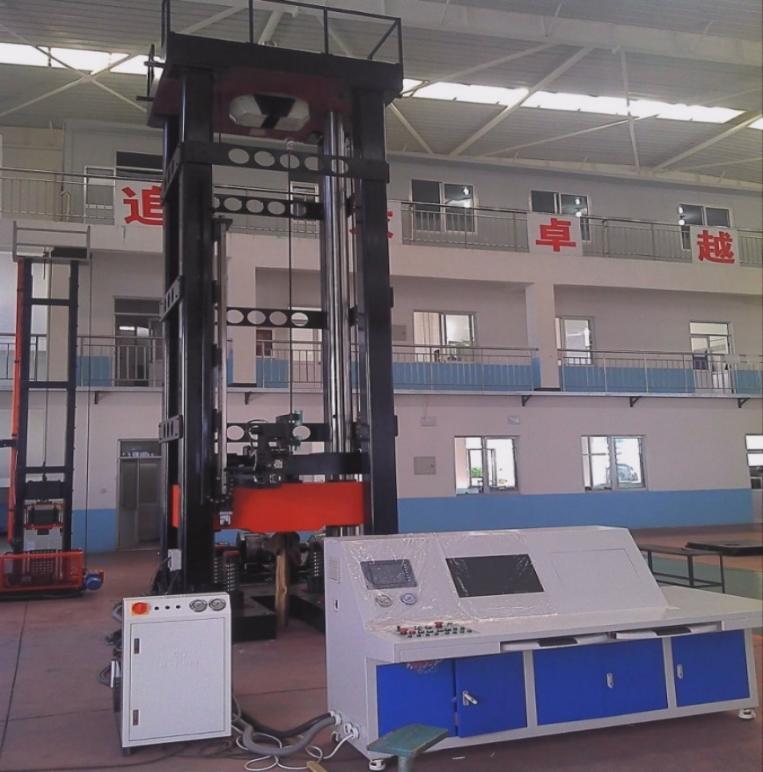

恒阻大变形锚索落锤冲击实验系统由主机框架部分（包括底座、固定横梁、导向立柱、支承立柱、底座等部分）、冲击锤体部分、提升系统、自动送料系统、试样夹持部分、缓冲系统、防护装置、电器控制系统等主要部分组成。该机的提升电机部分与主机分开单独安装，这样能够大大减小主机的震动对提升电机的影响，而且便于安装与维修。
实验系统功能
测试恒阻大变形锚索的动力冲击性能。
主要技术参数
主机部分：
试样种类：锚杆和锚索；
试样尺寸：3000mm×φ133mm；
取样空间：2000mm；
最大冲击能量：100000J；
锤体总质量：5100kg；
有效使用高度范围：0～2000mm；
缓冲器工作方式：液压缓冲；
提升高度线性度：0.5%（采用拉线编码器）；
提升速度：0～3000mm/min无级可调；
试样夹持方式：液压夹持；
送样方式：水平式自动送样；
主机高度：约7200mm。
控制系统部分：
控制方式：PLC控制；
显示器形式：触摸屏显示；
电机控制方式：变频器控制；
具有中文和英文两种操作界面、提升高度设置、能量显示功能、预置高度确定功能、安全自检报警功能、自动提升、自动取锤功能、操作帮助一键通功能、落锤准备、落锤冲击双重操作功能、声光报警功能。
