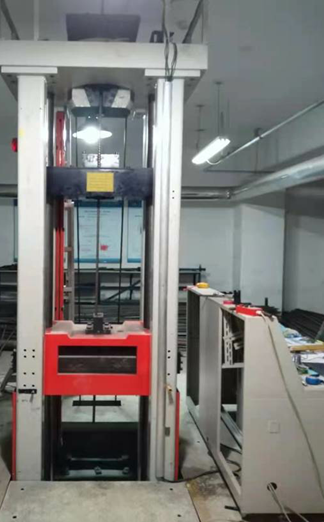

恒阻大变形落锤冲击试验仪主要用于进行大变形锚杆（索）的落锤冲击式的动态力学试验。试验仪主要由四支撑立柱框架部分、导向立柱部分、工作台、缓冲系统、锤体部分、自动吊钩部分、液压夹持部分、提升系统、安全防护装置及控制系统组成。试验仪的工作方式为自由落体式，可以通过调整配重砣数量和调整冲击高度方法调整冲击能量，能量范围无级可调。试验仪的电气控制系统采用PLC进行控制，采用触摸屏显示形式实现完美的人机对话方式。提升电机通过进口变频调速器控制，提升速度从零速度到满速度之间无级可调。
实验系统功能
锚杆（索）的落锤冲击式的动态力学试验
主要技术参数
主机部分：
试样种类：锚杆和锚索
试样尺寸：2.5m×φ32
取样空间：500mm
最大冲击能量：15000J
锤体总质量：1000kg；基本锤体质量：840kg；配重铊数量4件，每件40k（6）缓冲器工作方式：液压缓冲（4件）
有效使用高度范围：0～1.5m
提升高度线性度：0.5%（采用拉线编码器）
提升速度：0～3m/min无级可调
夹持方式：液压“V”型块夹持
主机高度：约4.5m
控制系统部分：
控制方式：PLC控制
显示器形式：触摸屏显示
电机控制方式：变频器控制
具有中文和英文两操作界面、提升高度设置、能量显示功能、预置高度确定功能、安全自检报警功能、自动提升、自动取锤功能、操作帮助一键通功能、落锤准备、落锤冲击双重操作功能、声光报警功能
