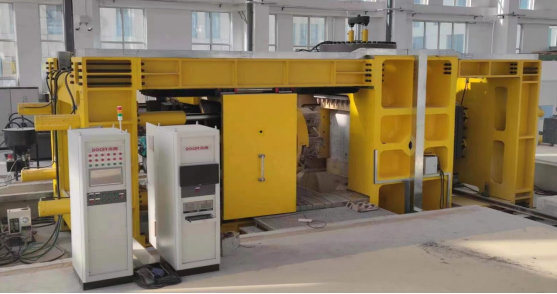

该试验装置可实现模拟完整地层、复合地层等多种条件下掘进装备连续掘进破岩功能，能够实现模拟2000m埋深围岩状态；同时可实现水射流独立破岩、水射流-机械联合破岩机理研究与验证。
◆ 实验系统功能
◇ 对机械破岩主体装置的动力旋转、轴向驱动和状态监测
◇ 盘形滚刀连续破岩试验
◇ 贝壳刀连续破岩试验
◇ 滚刀状态监测试验
◇ 高压射流破岩试验
◇ 高压射流-刀具联合破岩试验
◆ 技术参数
◇ 破岩方式：连续掘进
◇ 破岩姿态：卧式回转破岩
◇ 刀盘最大推力：4000kN
◇ 刀盘最大扭矩：300kNm
◇ 最大岩样尺寸：1.5m×1.5m×1m
◇ 搭载水射流喷嘴数：4组
◇ 射流最大泵压：420MPa
◇ 射流最大流量：36L/min
