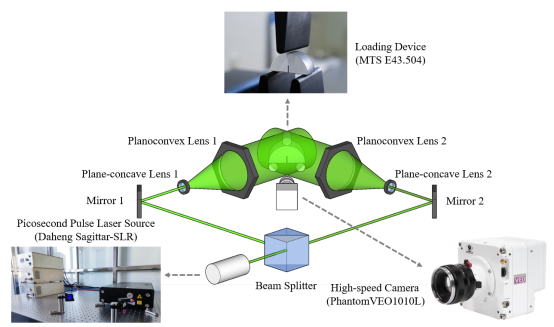

深部岩石断裂激光超快测量系统主要由加载系统、脉冲激光光源、成像系统组成。其中，加载系统主要实现样品荷载输入直至破坏；脉冲激光光源提供超短脉冲激光作为光源；成像系统与计算机连接捕捉断裂全过程的图像。
实验系统功能
实现脆性岩石断裂全过程的过程捕捉，且时间分辨在皮秒量级。
基于光弹性原理，可实现类岩石（光弹性）材料复杂结构体全场剪应力分布在断裂过程中的捕捉。
根据国际岩石力学协会推荐方法测量岩石I型断裂韧性，抗拉强度。
主要技术参数
大恒光电18W皮秒激光器：平均功率≥18W@重复频率≥500kHz;脉冲宽度＜25ps;光斑直径达到2mm，容许偏差＜1mm;发散角＜1mrad;激光器偏振度达到2000：1;光斑模式需为TEM00，且同时满足M2<1.2;光斑圆度＞90%;激光的中心波长为532nm。
Phantom 高速相机：全幅分辨率1280×960；全幅拍摄速率8420帧/秒；最高拍摄速率320000帧/秒；内置高速缓存DRAM 18GB；最小曝光时间1微秒。
MTS精密50kN加载仪：额定力值50000N；精度: 0.5级；1000 Hz的数据采样速率；1000 Hz的闭环控制速率；
样品尺寸：根据国际石力学协会推荐方法，样品的几何尺寸应在表1的范围内，样品应用线切割等方式制作预制裂纹。
Table 1. The geometrical dimensions of SCB specimens
Descriptions | Geometrical dimensions recommended by ISRM |
Thickness (B) | 30 mm or larger of 0.4 D |
Diameter (D) | Larger of 10 × grain size or 76 mm |
Span length (S) | 0.5 ≤ S/2R ≤ 0.8 |
Pre-crack length (a) | 0.4 ≤ a/R ≤ 0.6 |
