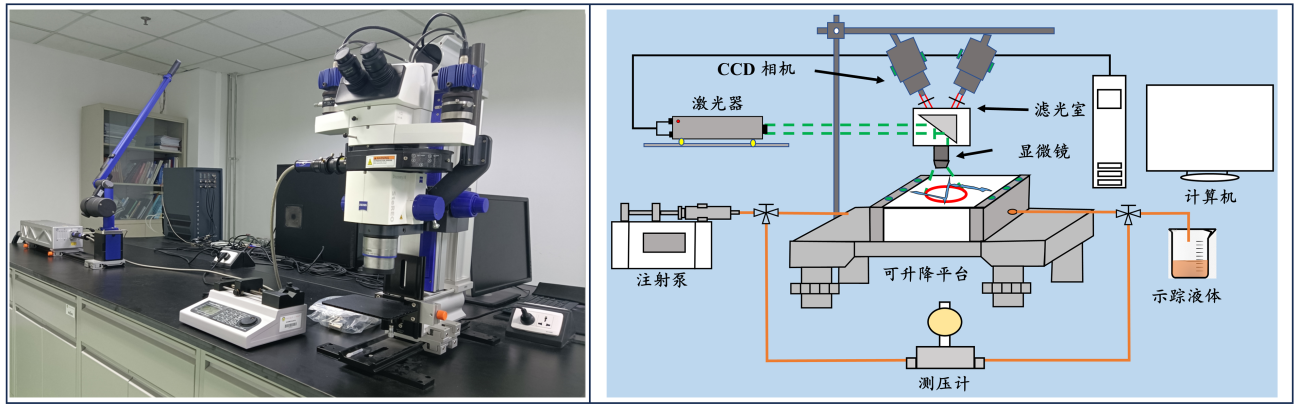

实验系统可观测裂隙内流体流动情况、分析局部流速与流态、观测裂隙模型不同受力情况下裂隙形态与试件破坏形态变化，通过2D3CPIV软件对采集图像进行图像处理及分析，获得裂隙岩体中流体流动的渗流模式。可用于模拟地热能开发、石油或天然气开采、地下水污染控制等工程应用中的流体渗流过程。
实验系统功能
孔裂隙介质细观局部流场可视化试验
孔裂隙介质溶质运移规律试验
DIC散斑图像分析
主要技术参数
试样尺寸：100-300 mm
相机分辨率：3312×2488 pixel
物镜放大倍数：1.0× 和 2.3×
像素物理大小：5.5μm × 5.5μm
测量面积：100²-1000² mm2
示踪粒子粒径：0.9 μm 或 15 μm
压差量程：0-100 kPa
应变、位移精度：0.01 pixel
激光波长：532 nm（绿光）0
试样最小孔径：0.1 mm
